先关机，再拔电源。
先完成关机和断电，再打开机箱或安装板卡。
点击图片放大 - 1先正常关闭电脑。
- 2等电脑停止运行，再拔电源线。
检查：按套件的「主机 / 副机」标签，确认现在要安装哪台电脑。分不清就先联系客服。
电脑已关机，电源线已拔掉
比一比高度，选对挡板。
拿收到的挡板对照机箱后面的开口；没有合适的挡板，先联系官方。
点击图片放大 - 1开口较高：比对长挡板。
- 2开口较矮：比对短挡板。
看高度，也看螺丝孔。示意图不代表随货一定附带两种挡板。
检查这两处：挡板能放进开口，螺丝孔也能对上。不要只按机箱大小选长短挡板。
需要换挡板？点这里
确认已经断电，再卸下挡板固定螺丝。换好挡板后拧回螺丝，不要拆散热器。找不到螺丝位置，拍照联系客服。
换短挡板不会缩小板卡。还要检查板卡本体能否放进机箱。
挡板高度合适，固定位置能对上
认准 PCIe 插槽，先核对再插。
先找到 PCIe 插槽，再按主板说明书和板卡要求确认能不能用。确认好之后再安装。
点击图片放大 - 1PCIe 插槽：用来插板卡。
- 2内存槽：本次安装不要插这里。
位置只作示意。具体用哪个 PCIe 插槽，要核对主板说明书。
图中的PCIe 插槽只是示意位置。插槽长，不代表通道多；也不代表你的主板同一位置就能用。
不要插进内存槽。插槽规格不清楚或已被占用时，拍主板全景，并把主板型号发给客服确认。
主板型号不同，怎么确认？
查主板说明书里的 PCIe 插槽规格、实际通道数，以及通道共享或停用条件，再对照板卡要求。×16 外形的插槽可能只有较少通道；不要为了腾位置擅自拆掉其他设备。
已确认插槽尺寸、实际通道数和板卡兼容性
对齐缺口，平直插入板卡。
先对齐金手指缺口和挡板位置，再用双手均匀下压。
点击图片放大 - 1先让缺口对上槽内的凸起，再均匀向下压。
图中只演示对齐动作，缺口和插槽形状以实物为准。
- 如果插槽尾部有卡扣，先按主板说明打开。
- 金手指缺口对准槽内凸起，挡板对准机箱后面的开口。
- 握住板卡两侧边缘，保持平直、均匀下压。
- 确认板卡坐正、插到底后，拧好机箱挡板螺丝。
插不进去就停下检查。不要摇晃硬压，也不要按压板上的元件。
板卡平直插到底，挡板螺丝已固定

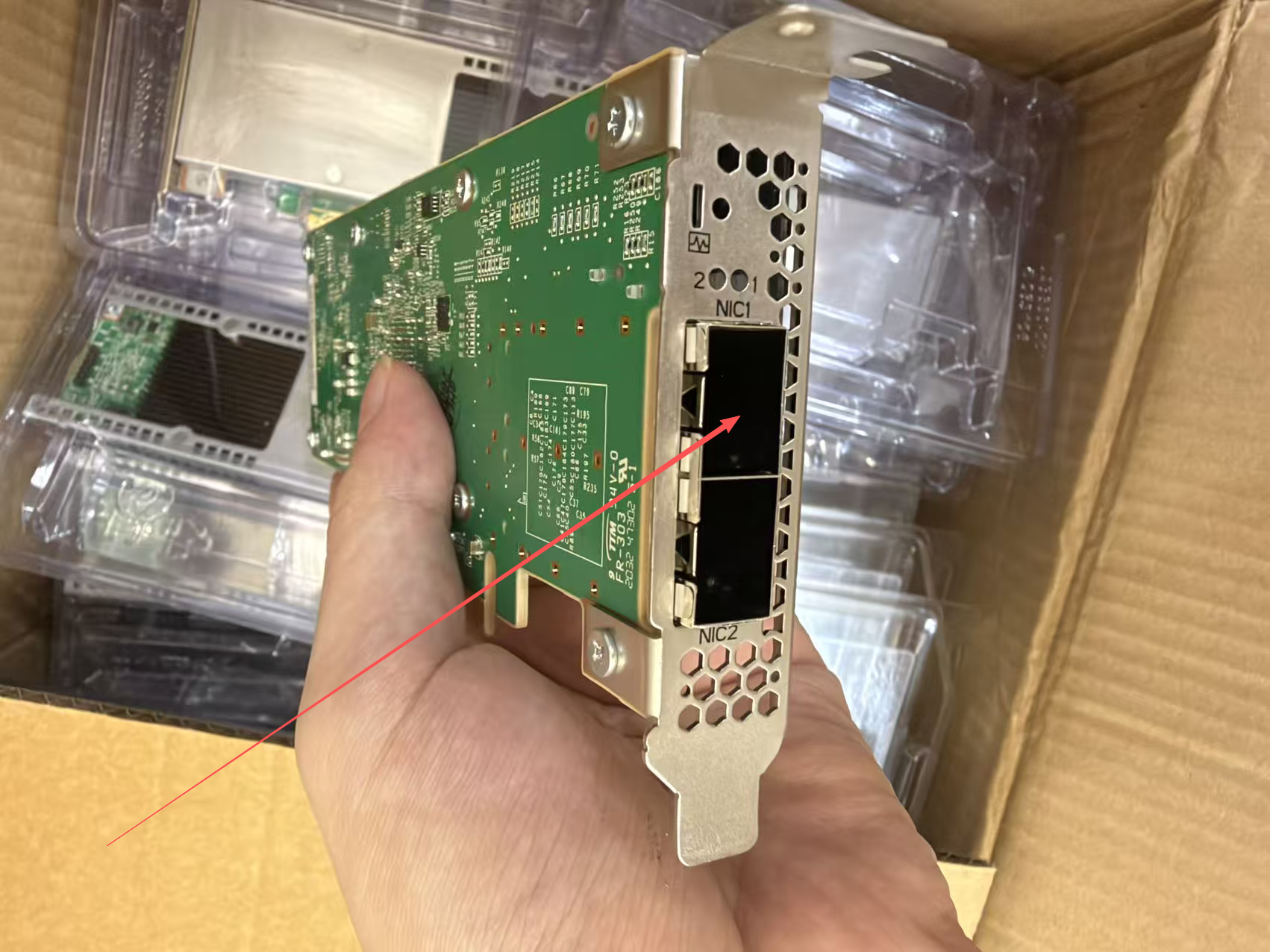

看接口标签，找对光纤口。
先按你的套件说明确认要用哪个接口。这里的照片只演示使用 NIC1 的套件。
- 1蓝框：本例套件使用的 NIC1。
这是实物照片的局部放大；设备摆放方向改变后，上下位置也会变。
这张照片演示的是标有 NIC1 的接口。请认标签，不要只按“上面 / 下面”判断；设备摆放方向不同，位置也会变。
光纤另一端也要按套件标签接对设备。没有 NIC1 标签，或接口看起来不一样，先拍照让客服确认。
光纤两端要连接的设备和接口都已确认
握住金属外壳，平直推入。
把金色触点的一端朝向接口，先对准，再慢慢推入。
- 1手握这里：金属外壳。
- 2这一端朝接口：金色触点。
这张图只标出插入端；正反方向仍要按实物接口核对。
- 手握金属外壳，不要拉扯线缆。
- 插头与接口保持平直，慢慢推入。
- 锁扣到位后，轻轻检查插头有没有松脱。
插不进、插头歪、轻碰就掉：先停下重新检查，不要硬推。

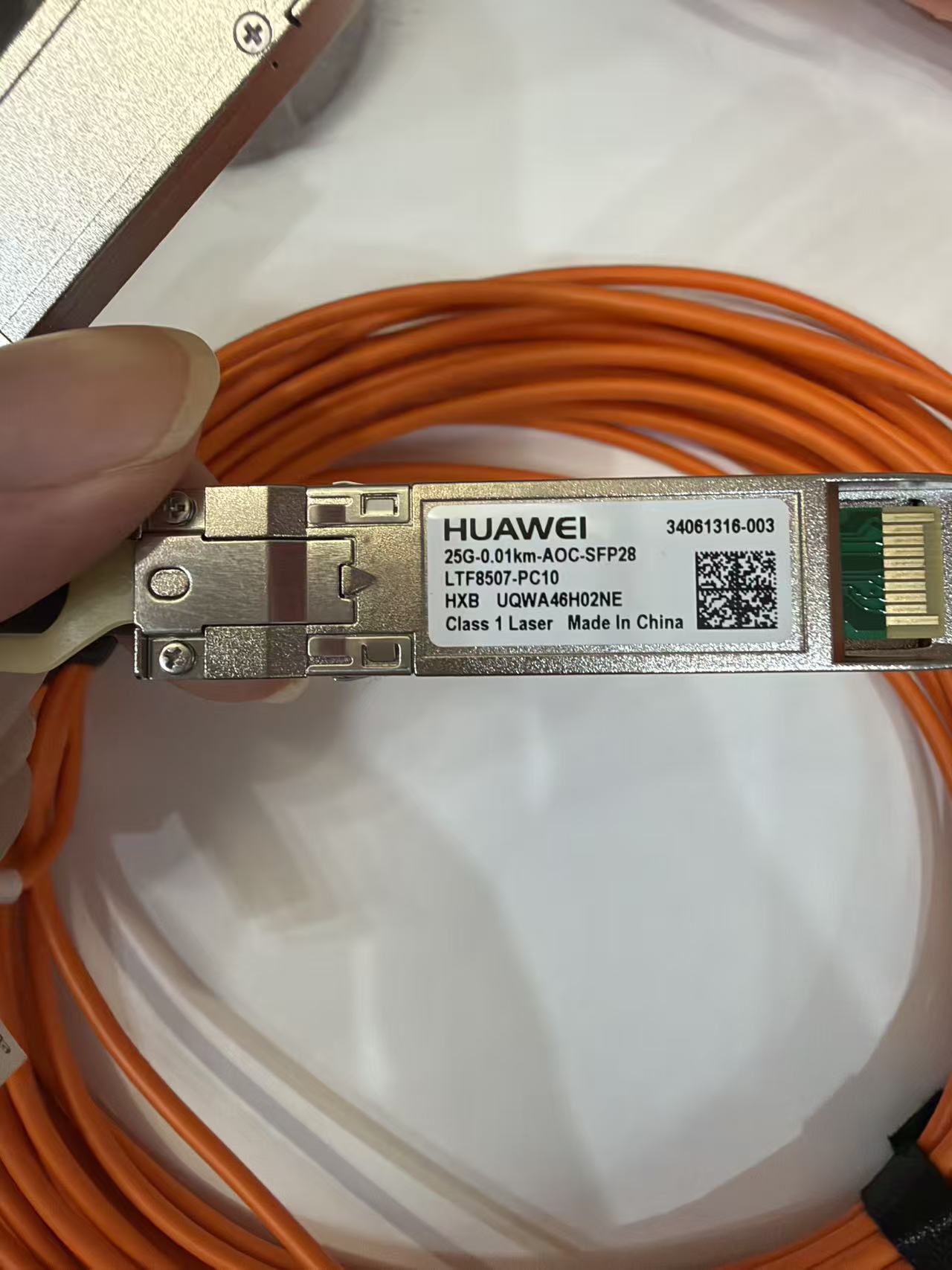

照片示例是华为 25G SFP28 AOC 光缆。25G 是线缆的额定规格，不是这套设备已验证的传输速度；实际速率要看设备状态。查看完整线缆参数 →
两端接口接对、锁扣到位，线缆没有被拉紧
检查接线，再开机装驱动。
确认下方三项后，盖好机箱，再接回电源开机。

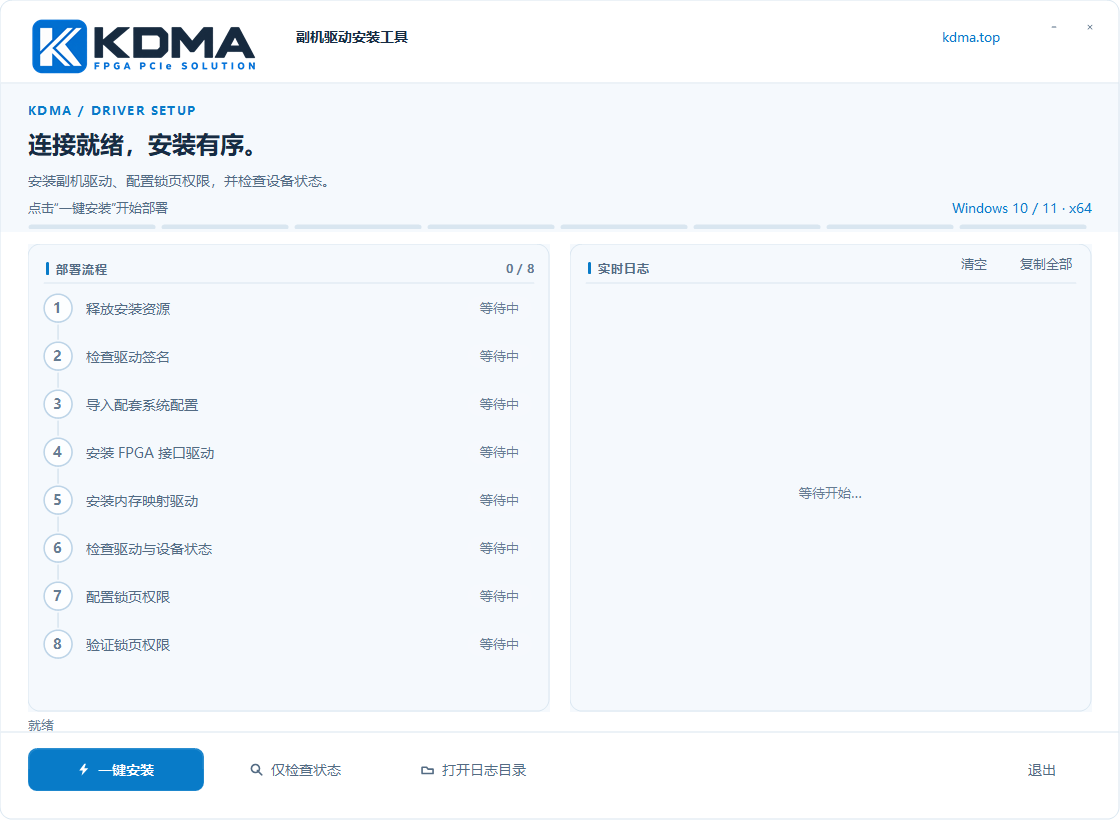

点击图片放大 界面用于参考，按钮与提示以实际下载版本为准。
- 板卡插正，挡板螺丝已固定。
- 主机和副机与套件标签对应。
- 光纤两端插头锁住，线缆没有折死或拉紧。
在副机上下载「副机官方驱动」，按安装包说明安装。安装后，再用官方检测工具检查设备。
下载需要密码；没有密码，请联系官方客服获取。
副机驱动已按说明安装，并已用检测工具查看设备状态
拍清楚「主板全景 + 接口近照 + 板卡标签」，客服更容易帮你确认。不要在不确定时用力插。
Telegram：@chn_kdma ↗想看整体怎么接？展开连接示意
点击图片放大 - 1套件标注的主机端。
- 2套件标注的副机端。
连接关系示意，不代表两台电脑都使用相同板卡或接口。
